DEK印刷机

DEK NeoHorizon iX

发布时间：2019-01-19 11:09
智能的模块化印刷机解决方案： DEK NeoHorizon 我们最新一代的强大丝网印刷机采用了模块化设计，能够根据任意客户特定或应用特定要求进行定制。DEK NeoHorizon 可配备或者重新选备许多
在线咨询

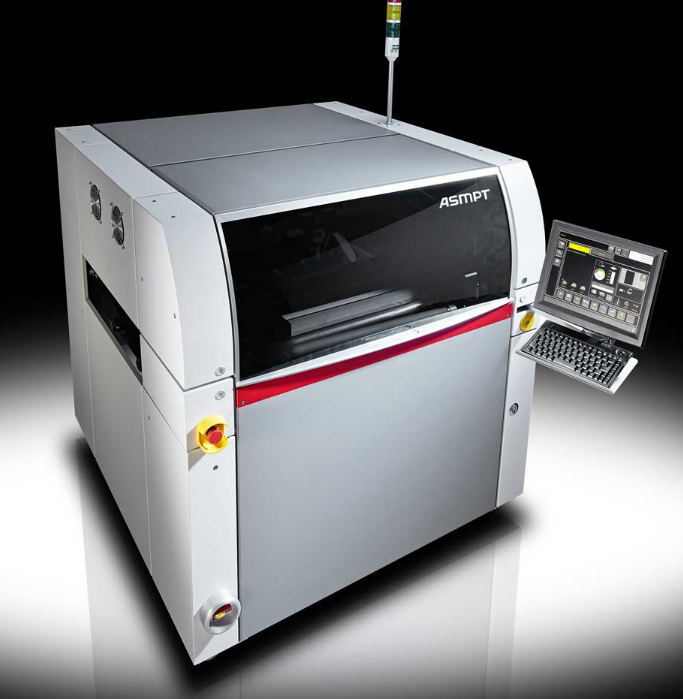

智能的模块化印刷机解决方案：DEK NeoHorizon

我们最新一代的强大丝网印刷机采用了模块化设计，能够根据任意客户特定或应用特定要求进行定制。DEK NeoHorizon 可配备或者重新选备许多精度增强的强大选件，其中包括夹板系统、传送轨道、支撑系统、锡膏管理、认证和新版 DEK ProFlow ATx 印刷头系统等。这一灵活的选件可通过领先的印刷机软件 DEK Instinctiv™ V9 轻松舒适地进行控制。

DEK NeoHorizon 提供有两款基础型号的印刷机配置：DEK NeoHorizon 03 iX 配备 DEK HawkEye 750 相机系统、半自动装载钢网系统和标准钢网底部清洁系统具备 8.0 秒的核心生产周期，机器精准度达到 ±20 微米 @ 2 Cmk，可用于高度混合的环境。DEK NeoHorizon 01 iX具备 6.5 秒的核心生产周期和 ±15 微米 @ 2 Cmk 的增强精度，专为对于质量和吞吐量有着极高要求的应用而设计，如 0201（公制）元器件等。这一配置配备有高分辨率 DEK HawkEye 1700 相机、全自动化的装载钢网系统、以及高端 DEK Cyclone 钢网底部清洁系统。

BTB：单轨与双轨自由切换

全新印刷机的创新设计及其坚固的护盖支持在机器前端执行全部控制与维护操作。您现在可以将两台 DEK NeoHorizon印刷机背靠背放在一起，组成一款智能、灵活的双轨解决方案，以有效满足未来需求。与此同时，两台机器仍可以单独进行配置和操作。当不再需要双轨解决方案时，您可以将两台印刷机分开，使它们再次用于单独的生产线。这一独特能力将能够为您带来灵活性与投资保护的绝佳组合。

优势

全新 DEK NeoHorizon 印刷机具备以下优势

模块化设计：能够以最高的性价比满足任何任务的需求
可重新配备、升级：夹板系统、轨道系统、光学系统、印刷头和钢网底部清洁系统等全部选件均可以重新配备、升级，让您能够根据要求及时升级您的 DEK NeoHorizon
易于维护：所有操作和维护工作均可以在机器前端完成。在前段易于检修所有组件。
快速：核心生产周期短至 6.5 秒
精准：重复精度高达 ±15 微米 @ 2 Cmk，堪称具有尺寸低至 0201（公制）元器件的超细间距应用的理想选择
易于操作：借助我们强大的 DEK Instinctiv™ 软件，您可以轻松便捷地控制一切功能。

DEK 背靠背支持：高度灵活的双轨解决方案支持单独配置两台印刷机，并在任何时候分开使用

DEK NeoHorizon 印刷机技术参数

标准配置	DEK NeoHorizon 01iX	DEK NeoHorizon 03iX
机器对位能力	± 12.5 μm @ 2.0 Cmk (6 sigma)	± 12.5 μm @ 2.0 Cmk (6 sigma)
机器对位精度	± 15 μm @ 2.0 Cmk (± 6 sigma)	± 20μm @ 2.0 Cmk (6 sigma)
流程对位精度	± 20 μm @ 2.0 Cpk (6 sigma)^#	± 25 μm @ 2.0 Cpk (6 sigma)^#
标准周期	6.5 秒+ 工艺	8 秒+工艺
最大印刷面	510 mm (X) × 508,5 mm (Y)
用户界面	触摸屏、键盘和轨迹球，DEK Instinctiv V9软件
照相机	DEK HawkEye 1700数字照相机，带有2路LED照明	DEK HawkEye 750数字照相机，带有2路LED照明
刮刀校准	马达控制带刮刀压力反馈
钢网载荷	自动，包括：刮刀下收集焊膏托盘	半自动，包括：刮刀下收集焊膏托盘
钢网校对	马达控制（对位马达）；X方向Y方向及角度旋转对位。	马达控制（对位马达）；X方向Y方向及角度旋转对位。
DEK ProFlow	选件
钢网底部清洁	DEK Cyclone 300 mm/400 mm/515 mm	DEK IUSC 300 mm/400 mm/520 mm
技术文档	印刷的纸质文档：用户手册、安装说明、线路图。软件预安装技术说明书和说明所有操作步骤的视频。
压缩空气供应	在5升/分钟时为5-8 bar
电源	100 V to 240 V ±10 %。单相50/60 Hz
重量	根据选件，一般情况约 690 kg
* 使用典型生产的工艺参数对机器和重复精度进行检查。重复精度等级由印刷速度、刮刀操作、工作台移动和照相机移动组成。
