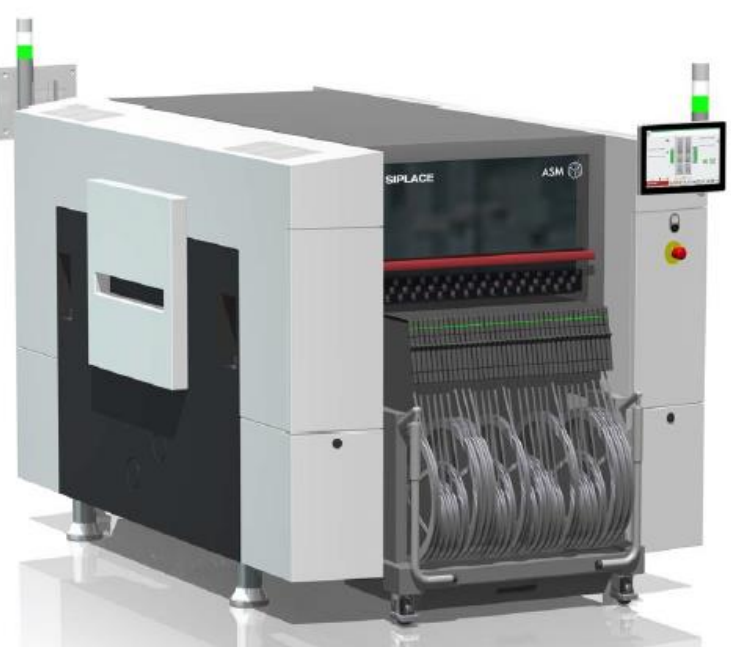

SIPLACE SX Series

发布时间：2019-01-18 23:25
SIPLACE SX系列：小批量多品种 SMT 生产的首选贴装方案 SIPLACE SX系列注重可扩展性和灵活性。客户可快速导入新产品，快速更改设置而无需停线，可以生产任何批量大小的产品，提高
在线咨询

SIPLACE SX系列：小批量多品种SMT生产的首选贴装方案

SIPLACE SX系列注重可扩展性和灵活性。客户可快速导入新产品，快速更改设置而无需停线，可以生产任何批量大小的产品，提高可利用率和效率。

无论是用于汽车、自动化、医疗、电信还是用于IT基础设施——SIPLACE SX系列都可以满足质量、工艺可靠性和速度等所有需求。

想根据需要扩展SMT生产线？
SIPLACE SX借助独特的可交换悬臂，成为首个能完全根据需要扩展的贴装解决方案。当需要时增加产能，当订单量减少时降低产能。我们称之为SIPLACE按需扩容。

是什么使 SX 如此快速、灵活？

可互换的 SX 悬臂
按需扩容是一个独特的概念，让您可在运行中增减贴装产能，或者在您的生产线间切换产能
SIPLACE SX
满足您获得更多供料器插槽，而不增加贴装产能的需求
SIPLACE SpeedStar
世界上最快的贴装头。它可处理甚至是公制的0201 (公制) 元器件，而不会降低速度
SIPLACE MultiStar
世界上唯一一款能够在收集贴装、拾取贴装、混合模式间按需切换的贴装头
SIPLACE 物料设置理念
智能、不停线或者将停线最小化，相比竞争对手速度更快
SIPLACE X 供料器
智能供料器，采用非接触式电源和数据传输，高精度、可靠、低维护要求
SIPLACE 软件
该软件在电子产品生产中发挥着越来越重要的作用
SIPLACE 数字成像系统
我们的数码摄像机不会错过任何细节，助您实现最可靠的质量

SIPLACE SX1 和 SX2

按需扩容代替了昂贵的生产线重新配置

SIPLACE SX1 和 SX2 是世界首款具备完全悬臂模块化的贴片机。不再需要昂贵的生产线重新配置。在不到 30 分钟的时间里，一名操作员可以安装第二个悬臂（产能提升2倍）或将一个悬臂迁移至另一条生产线。

简而言之，借助按需扩容，SIPLACE SX成为技术上和成本上完美的方案，应对来自客户和市场越来越不稳定的需求波动。

按需扩容：在需要时借用另一个 SX 悬臂
（= 产能）

我们可根据您何时需要及需要多久，为您提供额外的贴装产能。通过借用额外的 SX 悬臂，您可以按需增添和降低容量，从而使您能够以经济高效的方式应对季节性波动。

按需扩容——这种全新的、完全与众不同的电子产品生产理念，只来自于ASM。我们的专家将很乐意为您解答各种问题，让您的公司从中受益。

SIPLACE SX系列的技术参数

机器特点	SIPLACE SX1	SIPLACE SX2
悬臂数量	1	2
性能
IPC 速度	29,500 cph	59,000 cph
SIPLACE 基准测评	37,000 cph	74,000 cph
理论速度	43,450 cph	86,900 cph
机器尺寸
	1.5 x 2.4 m	1.5 x 2.4 m
贴装头特点	SIPLACE SpeedStar	SIPLACE MultiStar	SIPLACE TwinStar
组件范围 (mm²)	0201 (公制) - 6 x 6 mm	01005 - 50 x 40 mm	0201 (公制) - 200 x 125 mm
贴装准确度	± 41 μm/3σ	± 41 μm/3σ (C&P)	± 22 μm/3σ
		± 34 μm/3σ (P&P)
角度准确度	± 0.5°/3σ	± 0.2°/3σ(C&P)	± 0.05°/3σ
		± 0.1°/3σ(P&P)
最大元件高度	4 mm	11,5 mm	50 mm ¹
贴装力	1,3 - 4,5 牛顿	1,0 - 15 牛顿	1,0 - 70 N ¹
输送带特点
输送类型	SIPLACE SX1/ SX2: 单轨, 灵活双轨
输送模式	异步, 同步,独立贴装模式
PCB版尺寸	SIPLACE SX1/ SX2: 50 x 50 mm - 最大850 x 560 mm
PCB厚度	SIPLACE SX1/ SX2: 0.3 - 6.5 mm
PCB重量	最大3 kg
组件供应
供料器容量	SIPLACE SX1/ SX2: 120 个8 mm X 供料器
